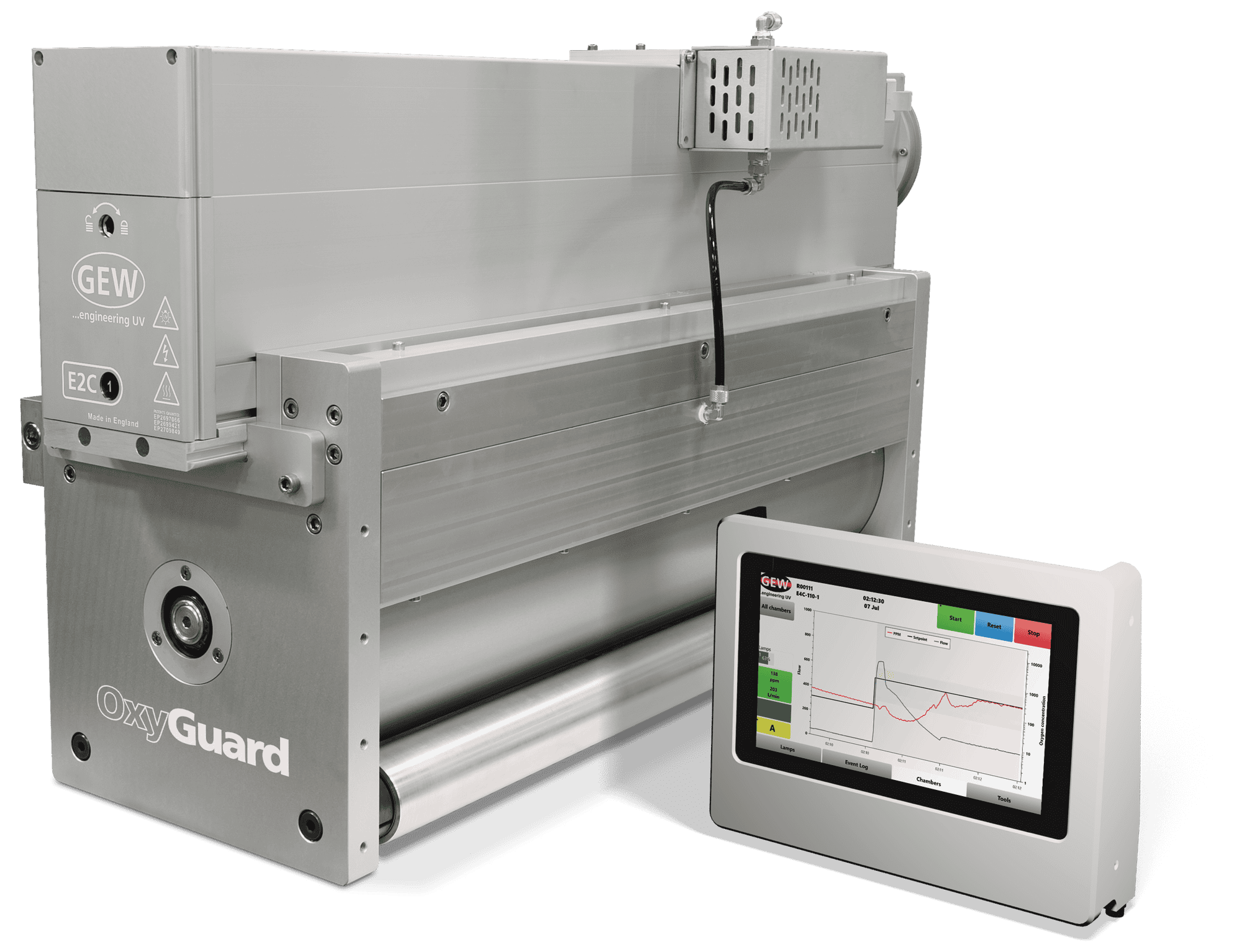

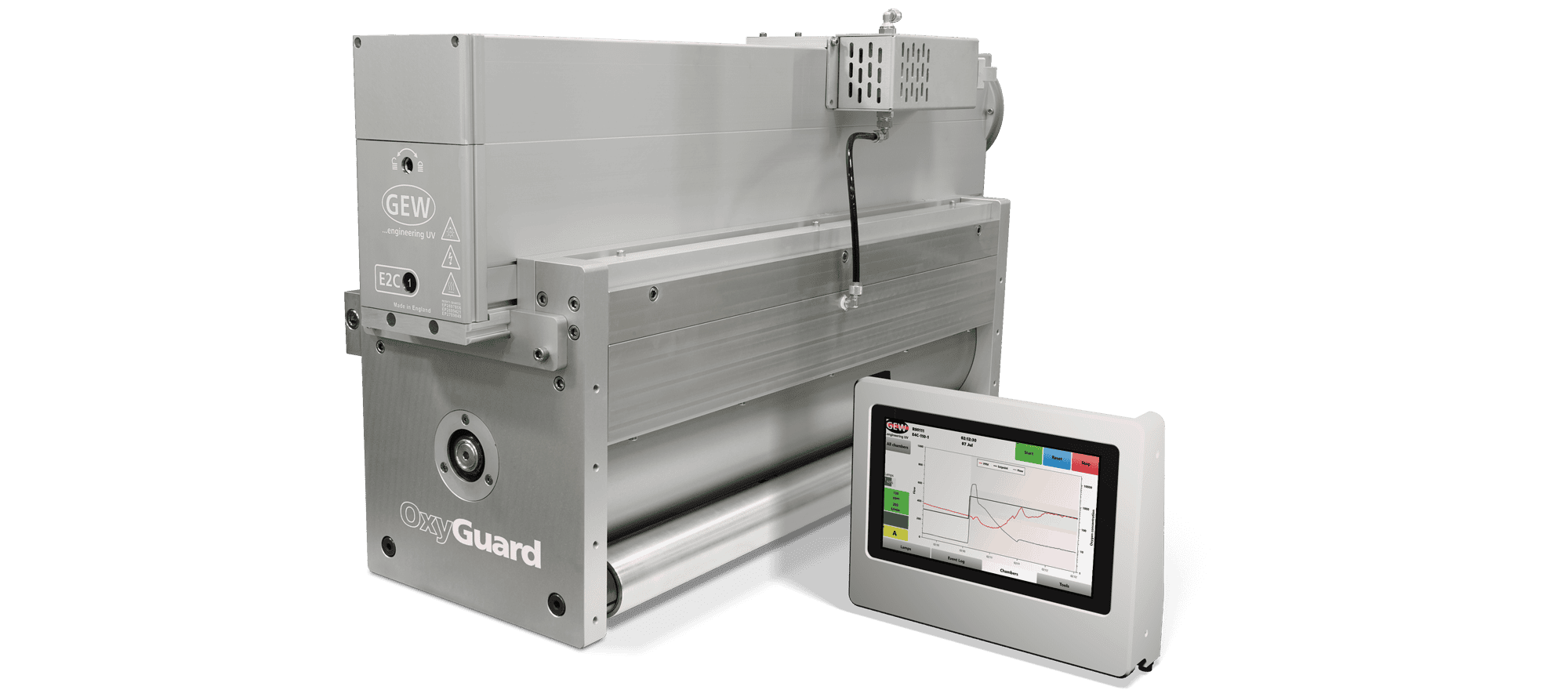

Utwardzanie w atmosferze gazu obojętnego OxyGuard
OxyGuard to nowej generacji system kontroli tlenu firmy GEW. Składa się on z innowacyjnej komory z gazem obojętnym oraz rewolucyjnego oprogramowania do precyzyjnej kontroli stężenia tlenu. OxyGuard idealnie nadaje się do drukowania z użyciem farb o niskiej migracji/zapachu, silikonowania i innych zastosowań wymagających wysokiej wydajności.
Sterowanie ze sprzężeniem zwrotnym
OxyGuard charakteryzuje się radykalnie ulepszoną funkcjonalnością sterowania ze sprzężeniem zwrotnym. Wartości zadane tlenu są szybko osiągane i utrzymywane w zakresie ~±10%, nawet w przypadku różnych materiałów lub powłok. Stężenie O2 w komorze i natężenie przepływu są wyraźnie wyświetlane na panelu HMI. Innowacyjne sterowanie zapewnia brak skoków stężenia tlenu, nawet podczas szybkiego przyspieszania maszyny. Regulowane przez użytkownika pasma ostrzegawcze i błędów są graficznie przedstawione na interfejsie HMI i mogą być wysyłane przez cyfrowe wejście/wyjście, jeśli poziomy zostaną przekroczone w ustawionym przedziale czasowym.
Raporty z pracy
OxyGuard zawiera funkcję rejestrowania danych dotyczących wydajności utwardzania systemu na żywo. Poziom tlenu (ppm), intensywność promieniowania UV oraz wszelkie pojawiające się ostrzeżenia i usterki są rejestrowane i opatrywane sygnaturą czasową.
W celu zapewnienia zgodności z przepisami lub GMP (np. rozporządzenie WE nr 2023/2006) dane można eksportować za pośrednictwem interfejsu API GEW do integracji OEM lub za pomocą raportu e-mailowego, uruchamianego za pomocą funkcji „Rejestrowanie zadań” na panelu HMI.
*Ta broszura jest w języku angielskim.
Zalety systemu OxyGuard
- Zapewnia precyzyjną kontrolę stężenia tlenu (ppm) dzięki możliwości nastaw w zakresie od 30 do 10 000 ppm.
- Algorytm sterowania ze sprzężeniem zwrotnym szybko osiąga wartości zadane i minimalizuje zużycie gazu obojętnego
- Specjalnie zaprojektowane komory obsługują wszystkie modele i szerokości lamp GEW oraz dowolną liczbę lamp na komorę
- Komory mogą znajdować się na rolkach, przenośnikach lub na prostej ścieżce.
- Radykalnie ulepszony interfejs użytkownika sprawia, że monitorowanie i regulacja procesu utwardzania przez operatora jest łatwiejsza niż kiedykolwiek wcześniej
- Dostępne są ulepszone i ustawiane przez użytkownika alarmy i ostrzeżenia, które umożliwiają łatwe zapewnienie zgodności procesu z wymaganiami.
Specyfikacje
| Wymagane ciśnienie N2 | 8 bar |
| Wymagany przepływ N2 | Skontaktuj się z GEW |
| Wymagana czystość N2 | 99.999% |
| Kompatybilność | Wszystkie lampy UV lub LED od GEW |
| Kalibracja czujnika | Co roku |
| Zakres wartości zadanej | 30 – 10 000ppm |
| Dostępne alarmy O2 | Wyjście I/O |
| Konfiguracja | Rolkowa lub płaska |
Można stosować inne gazy obojętne. Aby uzyskać szczegółowe informacje, skontaktuj się z firmą GEW.
*Ta broszura jest w języku angielskim.
Jak to działa

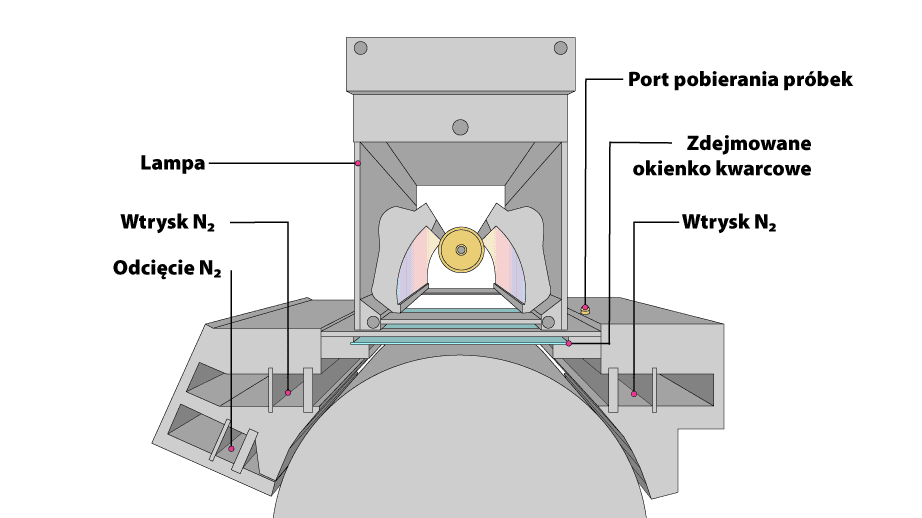

Tlen zawarty w otoczeniu zmniejsza skuteczność utwardzania promieniami UV wielu farb drukarskich i powłok. System OxyGuard rozwiązuje ten problem poprzez zmniejszenie stężenia tlenu w miejscu utwardzania. Wokół materiału umieszczana jest komora z otworami wlotowymi i wylotowymi, do której wpompowywany jest gaz obojętny, zazwyczaj azot, w celu wypchnięcia powietrza i utrzymania docelowego poziomu tlenu. Okno kwarcowe umożliwia zamontowanie lampy UV na zewnątrz komory i naświetlanie farby/powłoki. Poziom tlenu w komorze jest monitorowany przez czujnik tlenu. Algorytm sprzężenia zwrotnego precyzyjnie reguluje przepływ gazu obojętnego do komory, aby utrzymać docelową wartość ppm tlenu podczas przemieszczania się materiału przez komorę.
- Głowica lampy UV – Kompatybilna ze wszystkimi modelami lamp i dowolną ich liczbą.
- Komora do utwardzania w atmosferze gazu obojętnego – Dostępne na na rolkach, przenośnikach lub na prostej ścieżce.
- Skrzynka sterownicza gazu obojętnego – W pełni elektroniczna kontrola monitorująca stężenie O2 i regulująca przepływ gazu obojętnego.
- Analizator tlenu – Kompaktowy czujnik tlenu zamontowany w pobliżu komory w celu szybkiej reakcji.
- Dopływ gazu obojętnego – Dopływ gazu obojętnego do skrzynki sterowniczej po stronie klienta.
- Ekran dotykowy HMI – System kontroli procesu GEW UV wyświetla stężenie tlenu i przepływ gazu obojętnego dla każdej komory.
- Zasilanie RHINO – Najwyższej klasy elektroniczny układ sterowania służy do zasilania lampy UV i zarządzania systemem OxyGuard.

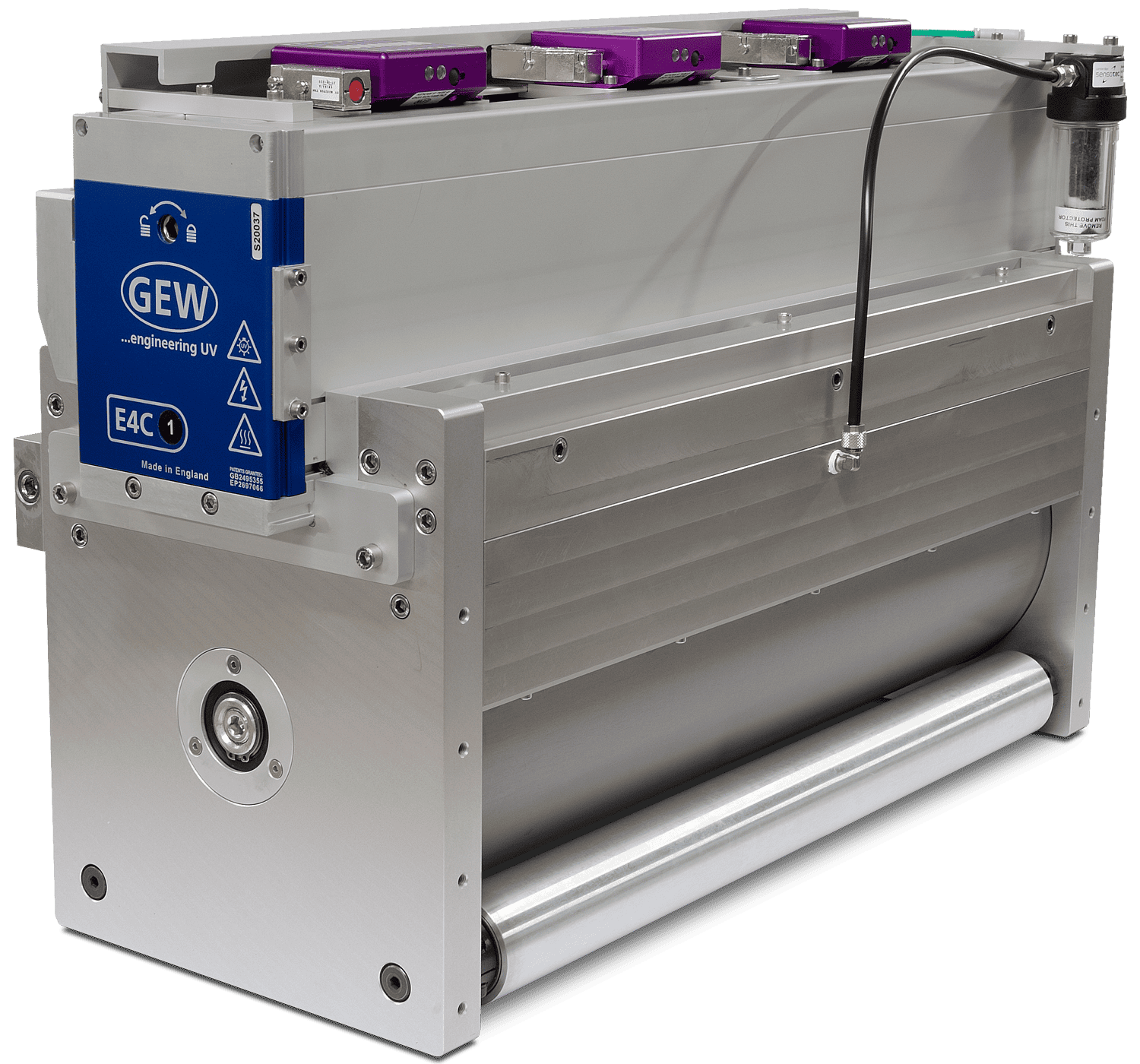

Przykładowa konfiguracja pokazana na komorze z wałkiem. Dostępnych jest wiele innych konfiguracji mechanicznych (np. przenośnik płaski).
*Ta broszura jest w języku angielskim.
Modernizacja
Modernizacja oprogramowania sterującego OxyGuard w istniejących systemach azotowych GEW RHINO/RLT jest możliwa bez konieczności fizycznej zmiany komory. Jest to szybki i łatwy sposób na poprawę kontroli procesu i zmniejszenie zużycia N2 przy rozsądnych kosztach.
