Układy chłodzenia

Wszystkie urządzenia UV wytwarzają nadmiar ciepła, które trzeba skutecznie odprowadzić, aby zapewnić równomierne, stabilne i długotrwałe wytwarzanie promieniowania ultrafioletowego. GEW wykorzystuje chłodzenie powietrzem, wodą i / lub azotem w szerokiej gamie oferowanych produktów. Wszystkie układy chłodzenia są skrupulatnie projektowane i poddawane testom wewnętrznym, aby zapewnić doskonałą kompatybilność z systemem UV.

Układy chłodzenia powietrzem zwykle składają się z centralnego wentylatora podłączonego do sztywnego, stalowego kolektora wyciągowego, który biegnie wzdłuż prasy. Kanały wylotowe, w równych odstępach, połączone są elastycznymi przewodami z lampami, a automatyczny zawór przepustnicy (damper) kontroluje ilość powietrza przepływającego przez głowicę, zapewniając utrzymanie stałej temperatury. Za pomocą kanału wyciągowego, z wentylatora centralnego odprowadza się ciepło poza fabrykę.

Systemy chłodzenia wodnego zazwyczaj składają się z centralnego agregatu chłodzonego powietrzem wraz z kolektorem wodnym zamontowanym w pobliżu. Do każdej głowicy podłączone są elastyczne przewody zasilania i powrotu, wraz ze wskaźnikami przepływu i monitoringiem każdego kanału.

Doświadczony zespół inżynierów GEW określi i opracuje rozwiązanie, pasujące do konkretnych potrzeb projektu i poradzi sobie z każdymi, niezwykle skomplikowanymi układami chłodzenia. Dysponujemy szeroką gamą dostępnych systemów chłodzenia, których wsparcie zapewnia nasza globalna sieć partnerów serwisowych.

Opcje chłodzenia GEW

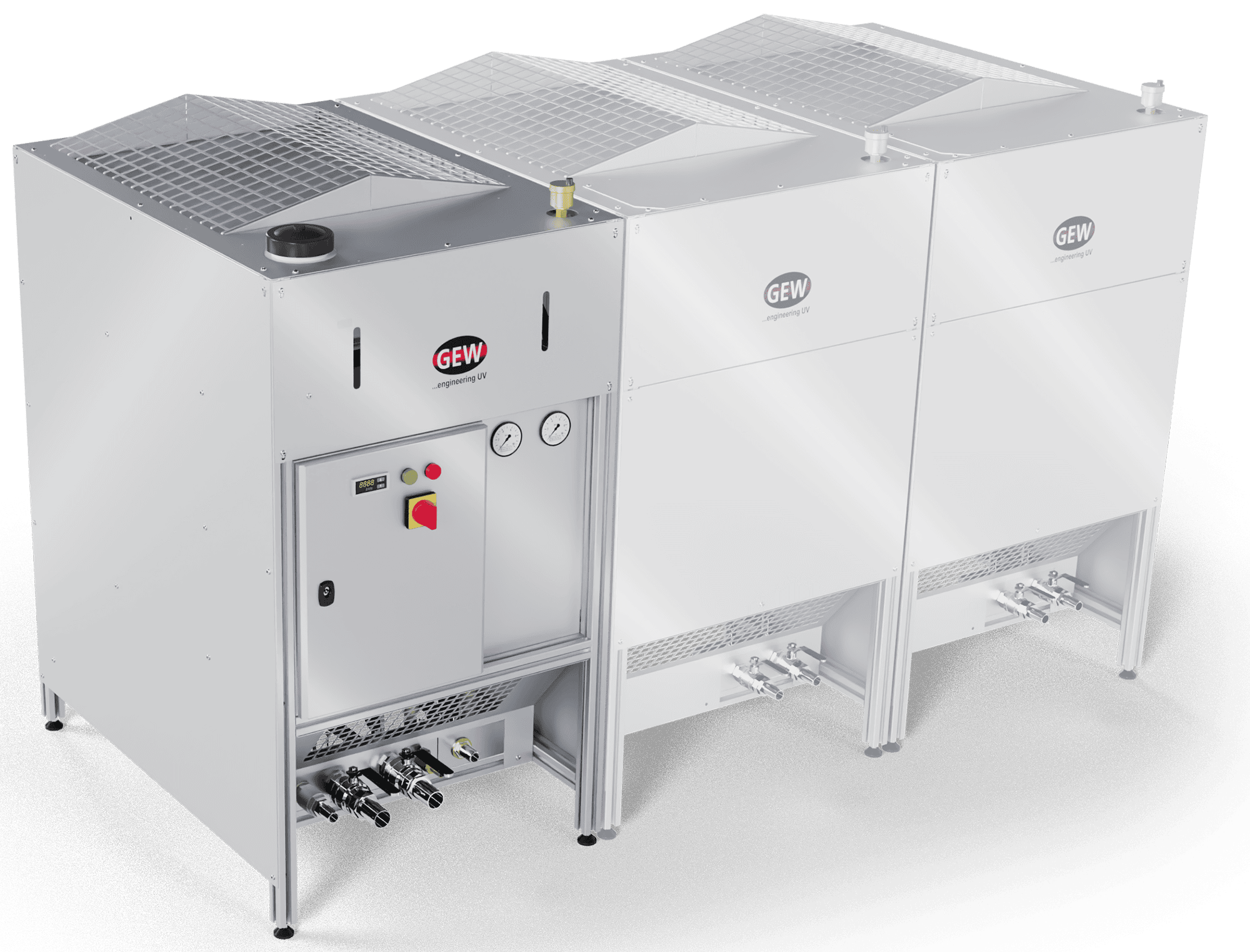

Air Blast Cooler

Chłodnica powietrzna GEW Air Blast to prosty, energooszczędny system z zamkniętą pętlą, wyposażony w chłodzony powietrzem wymiennik ciepła, który wykorzystuje powietrze otoczenia do odprowadzania ciepła. Zapewnia wydajne, bezobsługowe chłodzenie bez utraty wody i ryzyka zanieczyszczenia, a także pozwala uniknąć stosowania regulowanych czynników chłodniczych (gazów F), które podlegają nowym ograniczeniom UE od 1 stycznia 2027 r.

Chłodnice nadmuchowe są dostosowane do systemu UV GEW i mogą być konfigurowane w układzie tandemowym, zapewniając wydajność chłodzenia 20 kW, 38 kW lub 56 kW. Są to niezależne jednostki chłodnicze, które w razie potrzeby mogą być podłączone do instalacji zewnętrznej. Jednostka główna składa się z wentylatora osiowego, wymiennika ciepła, filtra, pompy, zbiornika wyrównawczego, zbiornika do napełniania i szafy sterowniczej. Jednostki podrzędne składają się z wentylatora osiowego, wymiennika ciepła i filtra.

Chłodnice powietrzne zużywają zazwyczaj około 50% mniej energii niż agregaty chłodnicze, ponieważ nie wymagają stosowania sprężarek.

Pobierz kartę danych

*Arkusz danych jest w języku angielskim.

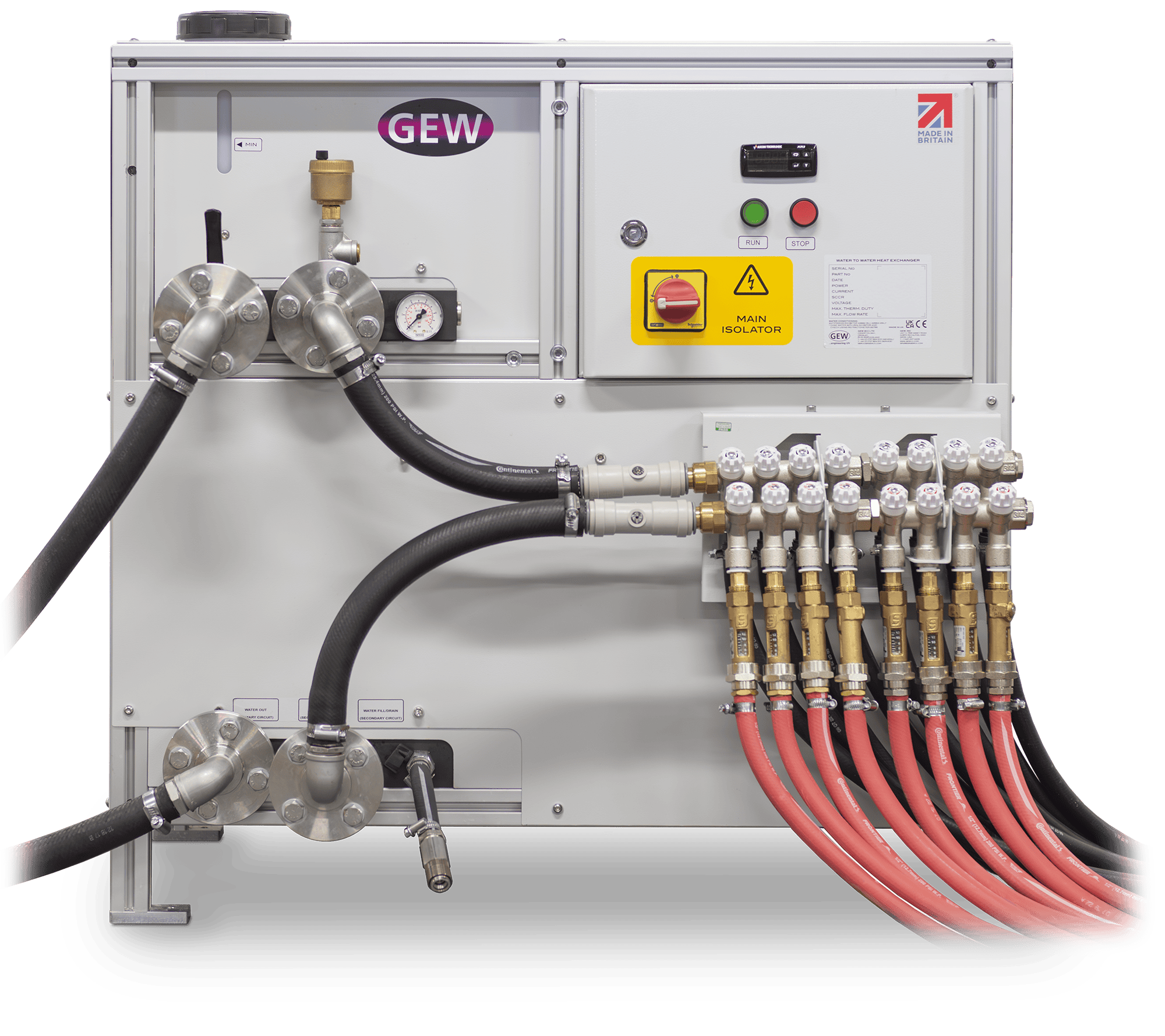

Wymiana ciepła woda-woda

Wymiennik ciepła woda-woda firmy GEW zapewnia chłodzenie głowic lamp UV oraz wszelkich powiązanych z nimi radiatorów i rolek chłodzonych wodą. Woda chłodząca krąży w zamkniętym, ciśnieniowym układzie, a ciepło generowane przez system UV jest odprowadzane za pośrednictwem wymiennika ciepła woda-woda do wewnętrznego systemu chłodzenia klienta. Dzięki temu woda w obu obiegach pozostaje oddzielona; obieg wewnętrzny nazywany jest „obiegiem pierwotnym”, a strona GEW – „obiegiem wtórnym”.

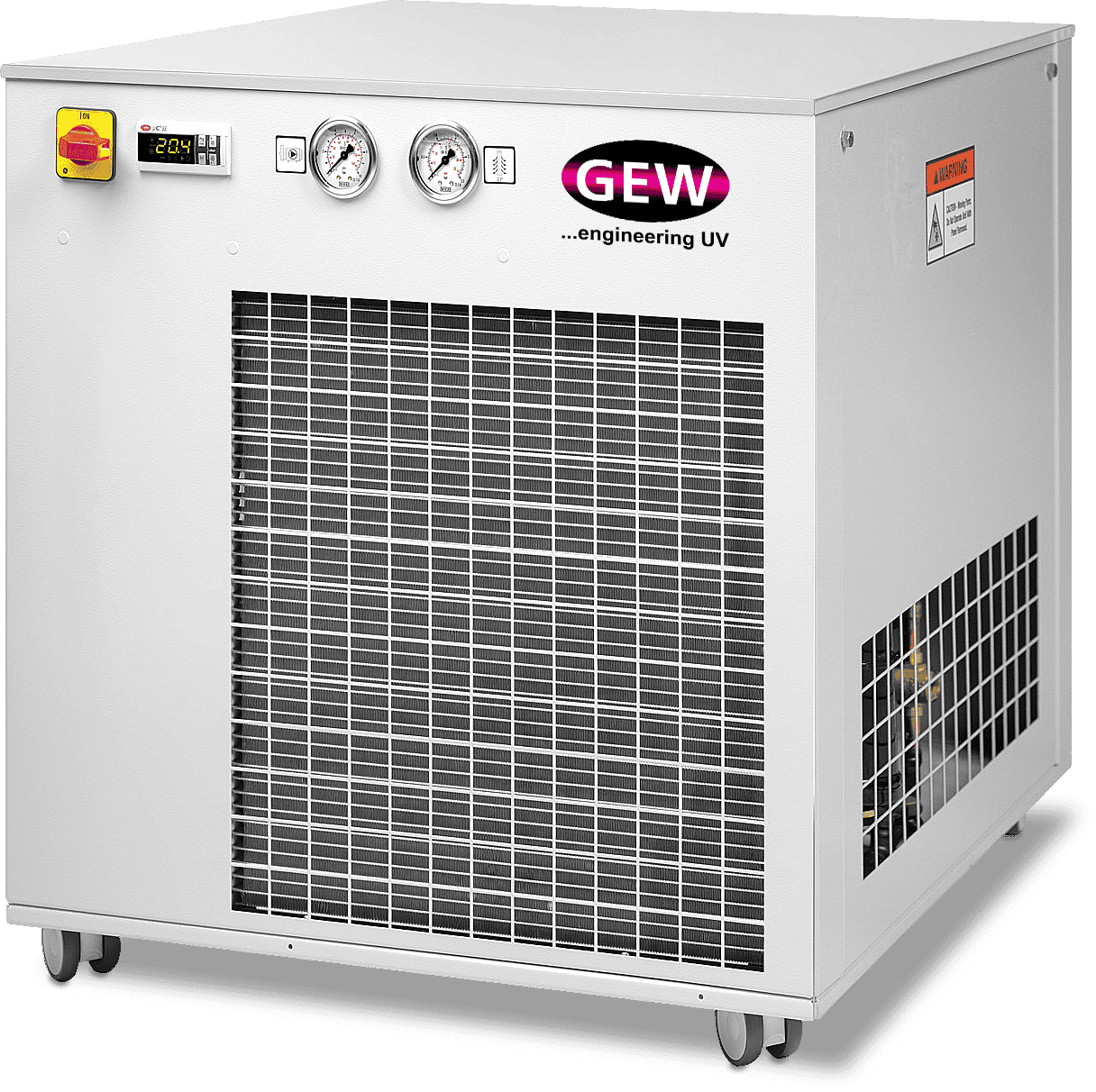

Chłodziarka

Agregaty chłodnicze GEW działają w oparciu o zamknięty obieg chłodzenia cieczą, który stale przekazuje chłodziwo (zwykle wodę lub mieszankę wody i glikolu) pomiędzy agregatem chłodniczym a głowicami lamp UV.

Agregat chłodniczy jest podłączony do kolektora wodnego znajdującego się w pobliżu prasy drukarskiej. Pompy wysokociśnieniowe tłoczą schłodzoną wodę przez dedykowane węże zasilające i powrotne bezpośrednio do kanałów wbudowanych w głowice lamp UV lub płyty mocujące moduły LED.

Przepływając przez głowicę lampy, schłodzona ciecz pochłania ciepło otoczenia. Przenosząc ciepło z metalowych elementów do cieczy, utrzymuje się stabilna temperatura wewnętrzna systemu utwardzania.

Podgrzana woda wraca do centralnej, chłodzonej powietrzem jednostki chłodniczej. Tutaj przechodzi przez wewnętrzny wymiennik ciepła (parownik), gdzie cykl chłodzenia odprowadza ciepło z wody. Wewnętrzne wentylatory odprowadzają to ciepło do atmosfery, ponownie schładzając ciecz, dzięki czemu można ją przepompować z powrotem do prasy.

Tabela specyfikacji

	Air Blast Cooler			Wymiana ciepła woda-woda		Chłodziarka
	Model 1	Model 2	Model 3	Model 1	Model 2	Model 1	Model 2	Model 3	Model 4	Model 5
Wydajność chłodzenia	20kW	38kW	56kW	50kW	120kW	5.3kW	9.8kW	18.4kW	31.9kW	70kW
Wymiary fizyczne szer. x gł. x wys. (mm)	743 x 1138 x 1360	1486 x 1138 x 1360	2229 x 1138 x 1360	1082 x 712 x 1060	1082 x 712 x 1060	640 x 640 x 635	715 x 945 x 1490	715 x 945 x 1490	715 x 945 x 1490	1040 x 1435 x 1890
Konfiguracje modułowe	Jednostka główna	Jednostka główna + jednostka podrzędna	Jednostka główna + 2 jednostki podrzędne	Nie dotyczy		Nie dotyczy
Temperatura otoczenia	≤ 35°C			≤ 40°C		-15°C ≥ x ≤ 40°C*
Metoda sterowania	Sterowanie wentylatorem termostatu			Zawór modulacyjny		Sterowanie wentylatorem skraplacza
Nominalny przepływ wody	114 l/min			100 l/min	200 l/min	13.8 l/min	43 l/min	80 l/min	100 l/min	196 l/min
Przepływ objętościowy wentylatora (ciągły)	8500m3 /h	17000m3 /h	25500m3 /h	Nie dotyczy		2400m3/h	7000m3/h	7000m3/h	9000m3/h	19,000m3/h
