Czym jest druk fleksograficzny?
Druk fleksograficzny, znany również jako druk fleksograficzny, to wszechstronny, szybki proces drukowania, w którym wykorzystuje się elastyczne płyty reliefowe lub płyty fotopolimerowe do przenoszenia tuszu na różne podłoża.
Fleksograficzny zyskał na popularności pod koniec XIX wieku i jest powszechnie stosowany do produkcji materiałów opakowaniowych, etykiet, gazet i innych tego typu zastosowań. W zależności od konfiguracji maszyny drukującej OEM, proces może obejmować od 4 do nawet 12 kolorów/stacji drukujących.
Nowoczesne maszyny do druku fleksograficznego często pracują z prędkością dochodzącą do 400 metrów na minutę, a proces ten jest zwykle wykorzystywany do dużych nakładów, gdy wymagana jest duża ilość wydruków w krótkim czasie.
Proces fleksograficzny
Proces ten polega na zamontowaniu elastycznych płyt drukarskich na cylindrach, które obracają się i przenoszą farbę na podłoże, często wstęgę, w miarę jak jest ona podawana przez system płyt.
W typowej maszynie fleksograficznej występują 4 rodzaje wałków:
- Walec fontannowy;
- Wałek aniloksowy;
- Cylinder płytowy lub płyta fleksograficzna; i
- Cylinder ciśnieniowy.
Wałek zlewowy przenosi farbę z kuwety na wałek rastrowy. Wałek rastrowy, wyposażony w grawerowane komórki, przenosi farbę na cylinder formowy, często nazywany płytą fleksograficzną. Często przed tym stosuje się listwę raklową, aby zapewnić, że jedyną farbą dostarczaną do cylindra formowego jest farba znajdująca się w grawerowanych komórkach.
Następnie cylinder dociskowy wywiera nacisk na płytę fleksograficzną, aby zapewnić przeniesienie obrazu na podłoże. Podłoże lub wstęga jest następnie przepuszczana przez sekcję suszącą maszyny, która nie posiada płyty.
W druku fleksograficznym stosuje się kilka metod suszenia, a sama metoda suszenia zależy od użytej farby. Główne rodzaje farb to:
- Tusze utwardzane promieniami ultrafioletowymi (UV);
- Tusze na bazie wody;
- Tusze na bazie rozpuszczalników; i
- Tusze utwardzane wiązką elektronów.
W firmie GEW oferujemy systemy UV i LED UV z łukiem rtęciowym do utwardzania farb UV – ta metoda utwardzania jest obecnie standardem branżowym. Aby dowiedzieć się więcej o naszych systemach utwardzania UV do druku fleksograficznego, przejdź tutaj.
Zastosowania druku fleksograficznego
Druk fleksograficzny jest wykorzystywany w wielu gałęziach przemysłu do drukowania na różnych materiałach. Obejmuje on również liczne formaty druku, takie jak:
- Druk wąskostęgowy
- Drukowanie w połowie sieci
- Druk szerokopasmowy
- Prasa piętrowa
- Druk CI (centralny)
Poniżej znajduje się lista produktów fleksograficznych, które mieszczą się w tej gamie formatów:
Etykiety i metki
- Etykiety samoprzylepne
- Etykiety owijane
- Etykiety w formie
- Rękawy termokurczliwe
- Tagi i bilety
- Zabezpieczające i zmienne – dane (często hybrydowe z cyfrowymi)
Opakowania elastyczne
- Opakowania na przekąski
- Opakowania na słodycze
- Opakowania na mrożonki
- Torebki i saszetki
- Torebki stojące
- Opakowanie retortowe
- Folie pokrywające
- Opakowania elastyczne medyczne i farmaceutyczne
Opakowanie sztywne
- Pudełka składane (szczególnie do krótkich i średnich serii)
- Tektura falista do druku wstępnego i końcowego
- Kubki i pojemniki papierowe
- Torby i worki papierowe
Zastosowania specjalistyczne
- Opakowanie na prezent
- Tapeta
- Koperty
- Losy na loterię
- Funkcje bezpieczeństwa (w połączeniu z ekranem lub urządzeniami cyfrowymi)
- Efekty metaliczne i dotykowe (poprzez lakiery UV, folię na zimno itp.)
Opakowania do żywności i napojów
- Etykiety na butelki
- Opakowania wielopakowe na napoje
- Pokrywki mleczarskie
- Torebki na chleb
- Opakowania produktów
- Tortille z mięsem i serem
Gospodarstwo domowe i pielęgnacja osobista
- Etykiety detergentów
- Opakowania kosmetyczne i toaletowe
- Czyszczenie opakowań produktów
- Opakowania na chusteczki nawilżane
Zastosowania przemysłowe i techniczne
- Podkładki zabezpieczające
- Taśmy klejące
- Folie przemysłowe
- Etykiety na beczki z chemikaliami
- Etykiety podzespołów samochodowych
Handel detaliczny i logistyka
- Etykiety wysyłkowe z kodem kreskowym
- Etykiety na krawędzie półek
- Metki cenowe Etykiety zintegrowane z RFID
Jeśli jesteś drukarzem fleksograficznym i chcesz wyposażyć swoją maszynę w technologię UV Arc, UV LED lub obie te technologie, aby udoskonalić procesy drukowania, skontaktuj się z naszym zespołem sprzedaży, aby znaleźć najlepsze rozwiązanie dla Ciebie.
Zalety druku fleksograficznego UV i UV LED
Dla wielu drukarni fleksograficznych utrwalanie UV jest od lat podstawą ich pracy, szczególnie w przypadku formatów fleksograficznych wąsko- i średniowstęgowych. W ostatnich latach rynek przesunął się w kierunku utrwalania UV LED, a wiele drukarni korzysta z zalet tej nowej technologii.
Fleksograficzny UV ma wiele zalet w porównaniu z drukiem tradycyjnym:
Korzyści z utwardzania rtęcią za pomocą promieni UV
- Natychmiastowe utwardzanie w porównaniu z systemami na bazie rozpuszczalnika lub wody, co umożliwia większą prędkość prasy.
- Bardziej wyraźne punkty i drobniejsze szczegóły, ponieważ tusze UV nie wchłaniają się w podłoże.
- Poprawiona gęstość kolorów i poziom połysku.
- Lepsza przyczepność na szerokiej gamie podłoży, w tym na foliach i filmach.
- Zmniejszony przyrost punktu rastrowego i bardziej spójne rezultaty drukowania.
- Mniej przestojów dzięki szybszej zmianie zadań – brak konieczności regulacji suszenia.
- Mniejsza ilość odpadów, ponieważ tusze UV pozostają otwarte w maszynie drukarskiej i nie wysychają w aniloksie.
- Bardziej stabilna lepkość, ponieważ tusze UV nie odparowują.
- Zgodność z szeroką gamą tuszy, w tym z tuszami białymi kryjącymi, metalicznymi, lakierami i klejami.
- suszenia gorącym powietrzem, sprawdza się lepiej w przypadku podłoży wrażliwych na ciepło.
- Niższe zużycie tuszu dzięki większemu stężeniu pigmentu.
- Niższe koszty energii niż w przypadku suszenia gorącym powietrzem, ale wciąż wyższe niż w przypadku LED.
- Sprawdzona technologia z szeroką dostępnością lamp, tuszy i wsparcia.

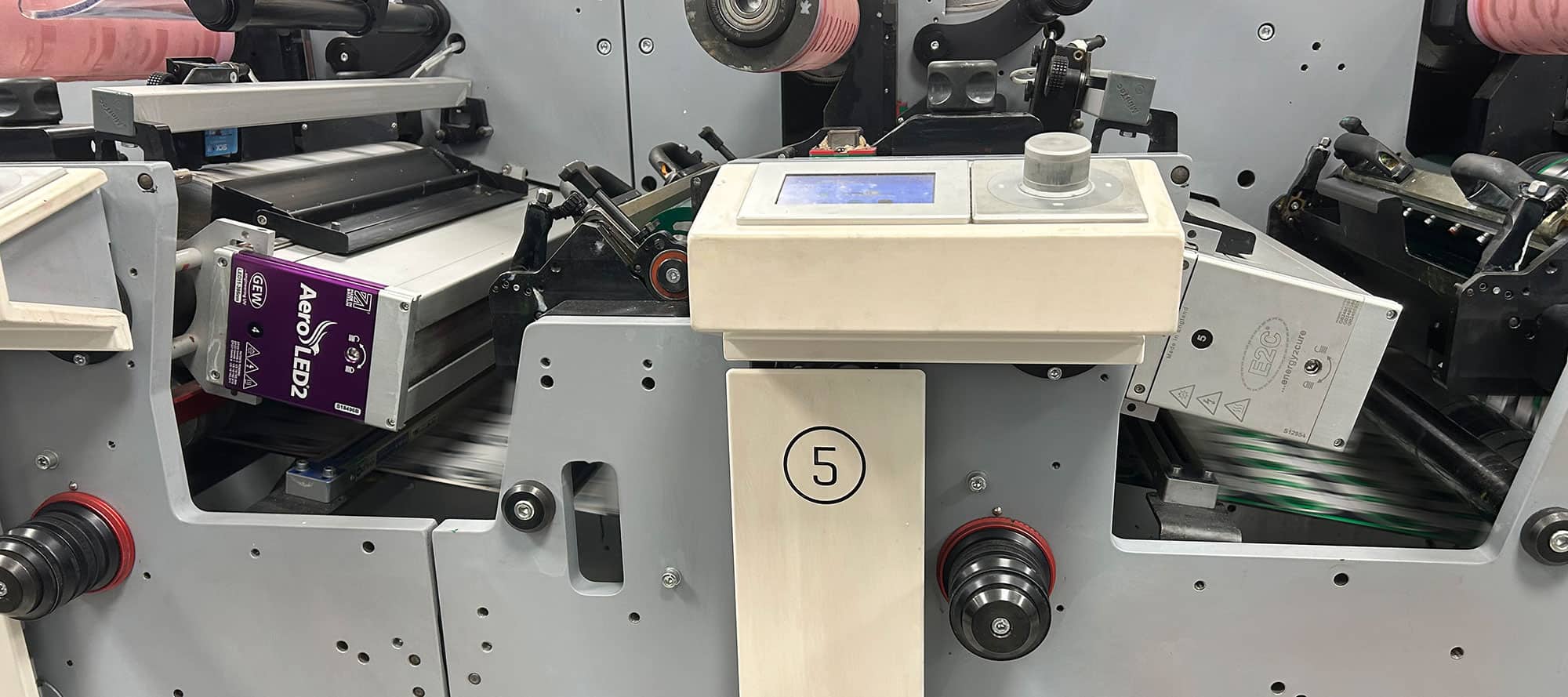

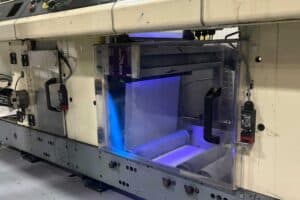

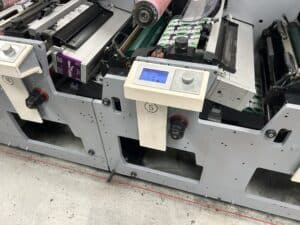

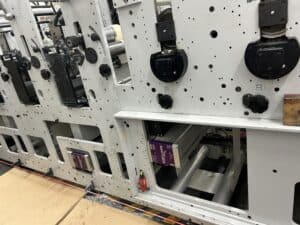

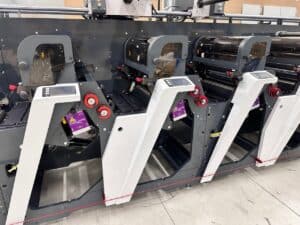

Przykłady fleksografii
Korzyści z utwardzania diodami LED UV
- Utwardzanie natychmiastowe – bez konieczności nagrzewania lub schładzania.
- Jeszcze bardziej stabilne utwardzanie, ponieważ diody LED zapewniają stałą długość fali i intensywność.
- Wyższa jakość druku na podłożach wrażliwych na ciepło dzięki znacznie niższemu wydzielaniu ciepła.
- Lepsza kontrola nieprzezroczystych bieli i intensywnych kolorów dzięki głębszemu i bardziej równomiernemu utwardzaniu.
- Znacznie niższe zużycie energii – często o 50-70% niższe niż w przypadku łuku rtęciowego.
- Długa żywotność lampy (ponad 30 000 godzin w przypadku AeroLED2) przy minimalnej degradacji.
- Zredukowane wymagania konserwacyjne – brak reflektorów, przesłon i konieczności częstej wymiany lamp.
- Mniej przestojów, ponieważ diody LED nie wymagają nagrzewania i nie wykazują wahań mocy wyjściowej.
- Brak wytwarzania ozonu, co eliminuje potrzebę ekstrakcji.
- Nie zawiera rtęci, dzięki czemu jest bezpieczniejszy i bardziej zrównoważony.
- Niższe ogólne ciepło poprawia komfort operatora i zmniejsza ryzyko pożaru.
- Doskonale nadaje się do cienkich folii, koszulek termokurczliwych i materiałów wrażliwych na temperaturę.
- Umożliwia większą prędkość prasowania dzięki równomiernemu utwardzaniu.
- Kompatybilny z rosnącą gamą tuszy i powłok opracowanych dla technologii LED.
Systemy utwardzania UV i UV LED firmy GEW do druku fleksograficznego UV
GEW jest wiodącym producentem systemów utwardzania UV i UV LED do zastosowań w druku fleksograficznym. Naszymi najodpowiedniejszymi produktami do druku fleksograficznego są system utwardzania UV LED AeroLED2 oraz nasz światowej sławy system utwardzania rtęciowym łukiem UV E2C:

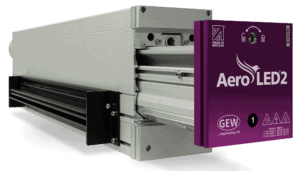

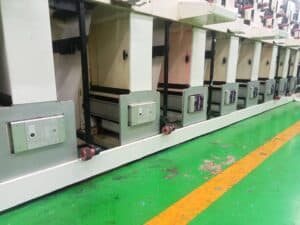

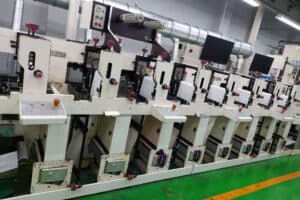

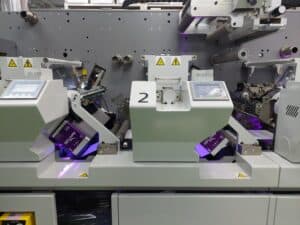

AeroLED2
AeroLED2 to najnowszej generacji system LED UV o większej mocy przeznaczony do pełnego utwardzania, drukowania, powlekania i konwersji zastosowań o szerokości do 70 cm; AeroLED2 oferuje o 30% większy pobór mocy (67 W/cm), o 30% większy pobór mocy UV (170 mJ/cm2) i o 40% większy pobór mocy UV (26 W/cm2) w porównaniu ze swoim poprzednikiem, AeroLED.
AeroLED2 jest również kompatybilny z ArcLED. Dzięki temu samemu układowi wentylatorów i kanałów, co standardowy w branży model E2C, klienci mają pełną swobodę przełączania między łukiem UV a AeroLED2 na dowolnej stacji. Wysoka redundancja eliminuje konieczność stosowania filtrów, co ułatwia konserwację. Co więcej, każdy klient korzystający z platformy zasilania GEW RHINO/RLT może dokonać modernizacji do LED w ciągu kilku godzin, po prostu wymieniając kasety i aktualizując oprogramowanie.
Wzorem swojego poprzednika, w systemie AeroLED2 powietrze jest zasysane przez pojedynczy, scentralizowany wentylator, umieszczony z dala od prasy. Nie ma potrzeby stosowania zintegrowanych wentylatorów ani elektroniki w poszczególnych głowicach lamp, co eliminuje wysoki poziom hałasu i ryzyko awarii, jakie one ze sobą niosą.
głowica lampy GEW LeoLED2, co zapewnia sprawdzoną niezawodność. Podobnie jak w przypadku LeoLED2, głowica lampy posiada solidne, wodoszczelne uszczelki, które chronią moduły LED przed wnikaniem wody oraz ułatwiają i zabezpieczają czyszczenie. Każdy aspekt konstrukcji został starannie przemyślany, aby zapewnić solidną wydajność i długotrwałą niezawodność.

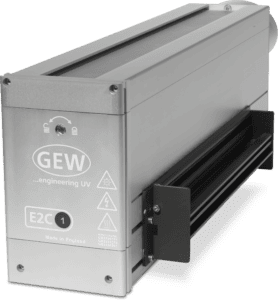

E2C
E2C to najpopularniejsza suszarka UV firmy GEW, z ponad 43 000 zainstalowanych urządzeń na całym świecie (lipiec 2025 r.). W pełni chłodzona powietrzem, zapewnia niezrównaną wydajność utwardzania do 140 W/cm2 dzięki opatentowanej, ultrawydajnej konstrukcji reflektora. Żaden inny produkt nie zapewnia większej wydajności utwardzania przy tym poziomie zużycia energii.
Idealna do użytku z dowolnymi urządzeniami o szerokości do 60 cm, drukarka E2C obsługuje drukowanie na najszerszej gamie materiałów wrażliwych na ciepło, ponieważ nasze aktywnie chłodzone powietrzem reflektory ograniczają przenoszenie ciepła do podłoża. Urządzenie wyróżnia się również renomowaną konstrukcją kasety GEW umożliwiającą szybką wymianę, umożliwiającą montaż nowej lampy w mniej niż 2 minuty przy użyciu tylko jednego klucza imbusowego.
Niezawodność jest gwarantowana, a w przypadku zastosowania systemu GEW RHINO, E2C można nabyć z 5-letnią gwarancją, co oznacza brak nieplanowanych kosztów konserwacji wykraczających poza okres zwrotu inwestycji.
System E2C można zintegrować i dostosować do szerokiej gamy maszyn drukujących i powlekających. Doświadczeni inżynierowie GEW chętnie pomogą Państwu lepiej zrozumieć Państwa wymagania.
Opatentowana technologia ArcLED
Wszystkie produkty GEW z łukiem rtęciowym UV i diodami UV LED do druku fleksograficznego są kompatybilne z technologią ArcLED. Oznacza to, że system zasilania GEW umożliwia płynne przełączanie się między tymi dwiema technologiami poprzez prostą wymianę lamp.
Dzięki temu drukarze fleksograficzni mają pełną elastyczność w procesie drukowania, co oznacza, że mogą wybrać technologię najbardziej odpowiednią do konkretnego zadania drukowania.
Technologia ArcLED sprawia również, że maszyny drukarskie są przygotowane na przyszłość, co oznacza, że drukarki mogą w dowolnym momencie dokonać modernizacji i przejść na technologię UV LED.
Aby zobaczyć, jak prosta jest wymiana lampy ArcLED, obejrzyj poniższy film, na którym widać, jak głowica lampy E2C firmy GEW jest zamieniana na pierwszą generację AeroLED głowicę lampy, używając klucza imbusowego.
Zobacz poniżej prostotę ArcLED.
Studia przypadków druku fleksograficznego firmy GEW
Poniższe studia przypadków ilustrują korzyści, jakie odnieśli nasi klienci po przejściu na systemy utwardzania promieniami UV firmy GEW:
Przejście firmy Geostick na diody LED UV w dążeniu do zrównoważonego rozwoju

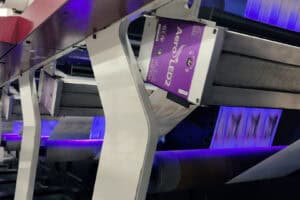

TDC stawia na niezawodność i oszczędność energii, aby uzyskać lepszy zwrot z inwestycji

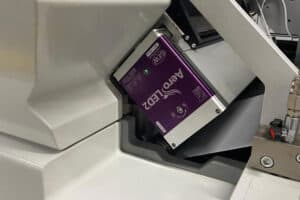

Modernizacja AeroLED2 firmy Label Power pozwala zaoszczędzić 150 000 dolarów na kosztownej modernizacji sieci energetycznej
Clomark odnotował 18-20% redukcję zużycia energii po przejściu na diody UV LED
Stic Image wybiera AeroLED ze względu na zrównoważony rozwój, szybkość, prostotę i oszczędności
